Identifier votre ancienne pompe à chaleur géothermique
Avant tout devis, il faut savoir ce que vous avez
Beaucoup de propriétaires savent seulement que leur maison est chauffée « par le sol ». C’est insuffisant pour dire ce qui se répare, ce qui se remplace et ce qui se conserve — et c’est la première chose que tout installateur sérieux vous demandera.
Cette page vous aide à rassembler les informations utiles en dix minutes, sans outillage et sans démonter quoi que ce soit.
Où se trouve la plaque signalétique
Chaque machine porte une étiquette constructeur, généralement collée :
- sur le flanc ou l’arrière du module, à mi-hauteur ;
- à l’intérieur de la trappe technique, derrière le capot avant ;
- sur la face supérieure, pour les modules bas.
Elle est parfois recouverte de poussière ou décolorée. Un coup de chiffon sec et une photo au téléphone, flash activé, suffisent presque toujours à la rendre lisible.
Les informations à relever
- La marque — Sofath, Avenir Énergie, France Géothermie ou autre.
- Le modèle et le numéro de série, tels qu’écrits sur la plaque.
- L’année de fabrication ou de mise en service, souvent présente sur la plaque ou sur le carnet d’entretien.
- La puissance, exprimée en kW.
- Le fluide frigorigène — R22, R407C, R410A, R134a… — et sa charge en kilogrammes.

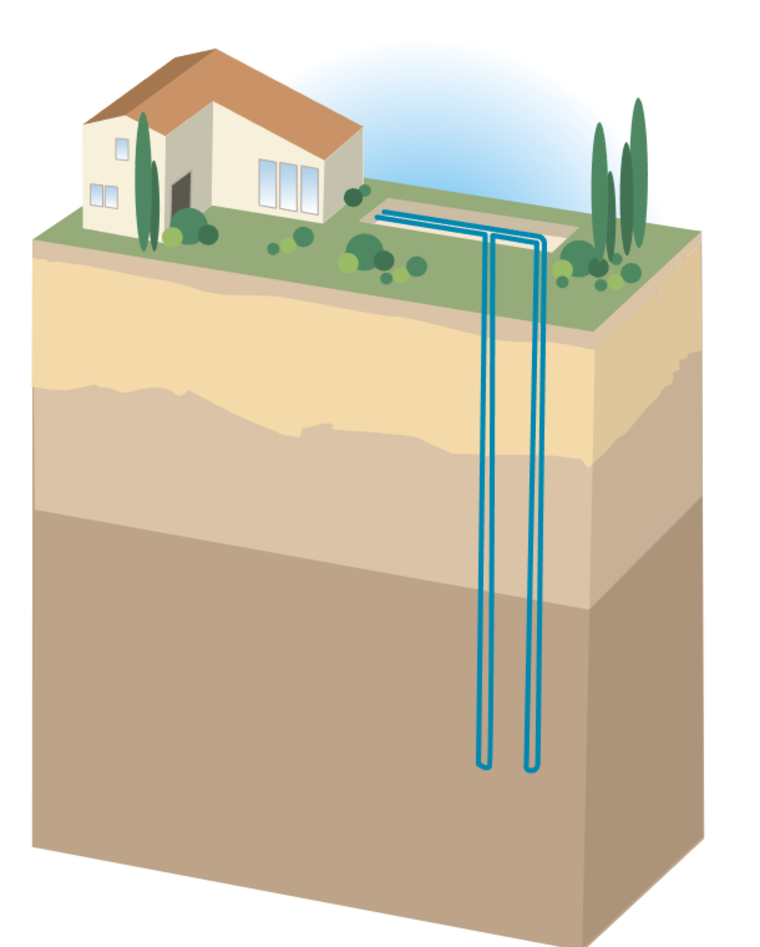

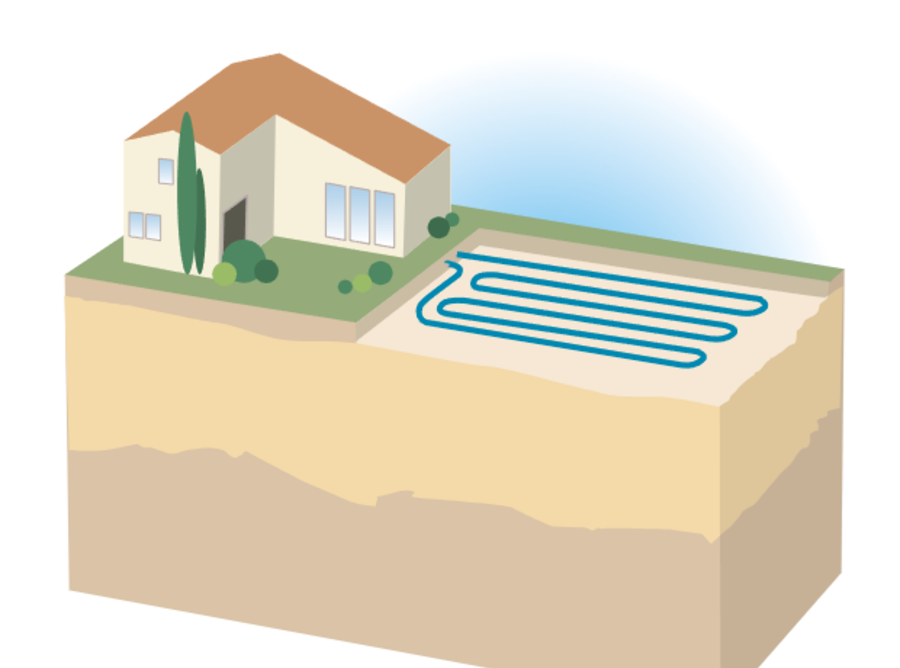

- Le type de captage : horizontal (capteur enterré dans le jardin) ou vertical (forage).
- L’émetteur : plancher chauffant, radiateurs, ou les deux.
Le fluide est particulièrement important : le R22 est interdit à la vente depuis 2015, et le R410A est en cours de retrait dans le cadre du règlement européen sur les gaz fluorés. Sur une machine qui en contient, une fuite ne se recharge plus dans des conditions raisonnables.
Reconnaître une détente directe (gaz/gaz)
C’est la distinction la plus structurante, et elle se voit sans démonter. En détente directe — appelée gaz/gaz ou sol/sol — le fluide frigorigène circule directement dans le capteur enterré et dans le plancher chauffant, sans circuit d’eau intermédiaire.
Quelques indices, dans le local technique :
- Des tubes de cuivre partent du module vers le sol ou le mur extérieur, sans passer par un circulateur ni un ballon.
- Pas de vase d’expansion ni de circulateur dédié au capteur, et pas de bidon de glycol à proximité.
- Pas de collecteur d’eau glycolée avec ses débitmètres visibles.
- Un nourrice frigorifique avec plusieurs départs cuivre, souvent isolés.
À l’inverse, si vous voyez un circulateur, un vase d’expansion bleu et un collecteur avec des débitmètres, vous êtes probablement sur une installation à eau glycolée ou sol/eau.
Dans le doute, la photo tranche. NEXTHERM produit toujours une gamme sol/sol en détente directe, ce qui est devenu rare — c’est précisément ce parc que nous suivons.
Envoyez-nous vos photos, on identifie pour vous
Le plus simple reste de nous montrer la machine. Remplissez ce qui est connu, joignez ce que vous pouvez photographier, et laissez le reste vide — la plaque signalétique suffit souvent.
Voir aussi : votre capteur est-il réutilisable ?
Questions fréquentes
Je ne retrouve pas la plaque signalétique, que faire ?
Photographiez le module entier et le local technique. La forme du capot, le type de raccordements et la régulation permettent souvent d’identifier la génération de la machine.
Comment savoir si ma pompe à chaleur est en gaz/gaz ?
En détente directe, des tubes de cuivre partent du module vers le sol sans circulateur ni ballon intermédiaire, et il n’y a ni vase d’expansion ni collecteur d’eau glycolée.
Mon fluide est du R22 ou du R410A, est-ce grave ?
Le R22 est interdit à la vente depuis 2015 et le R410A est en cours de retrait dans le cadre du règlement européen sur les gaz fluorés. Une fuite sur ces machines ne se recharge plus dans des conditions raisonnables : c’est souvent ce qui déclenche le remplacement du module.
Faut-il démonter quelque chose pour relever ces informations ?
Non. Tout ce qui est demandé ici se lit ou se photographie capot fermé.
